Каркас ЛСТК на объекте собирается на основании проектной документации, конструкторской документации (чертежей КМД) завода-изготовителя с соблюдением норм ТКП 45-5.04-41-2006 (02250) «Стальные конструкции. Правила монтажа».
Контроль за качеством работ в части соответствия техническим нормативным актам в области строительства осуществляют инженерная организация. Проектная организация – разработчик проекта, осуществляющая авторский надзор в строительстве, следит за соответствием возводимых ЛСТК конструкций разработанной и утвержденной проектной документации.
Однако на практике при монтаже каркаса ЛСТК подрядчик отступает от проектно-технической документации.

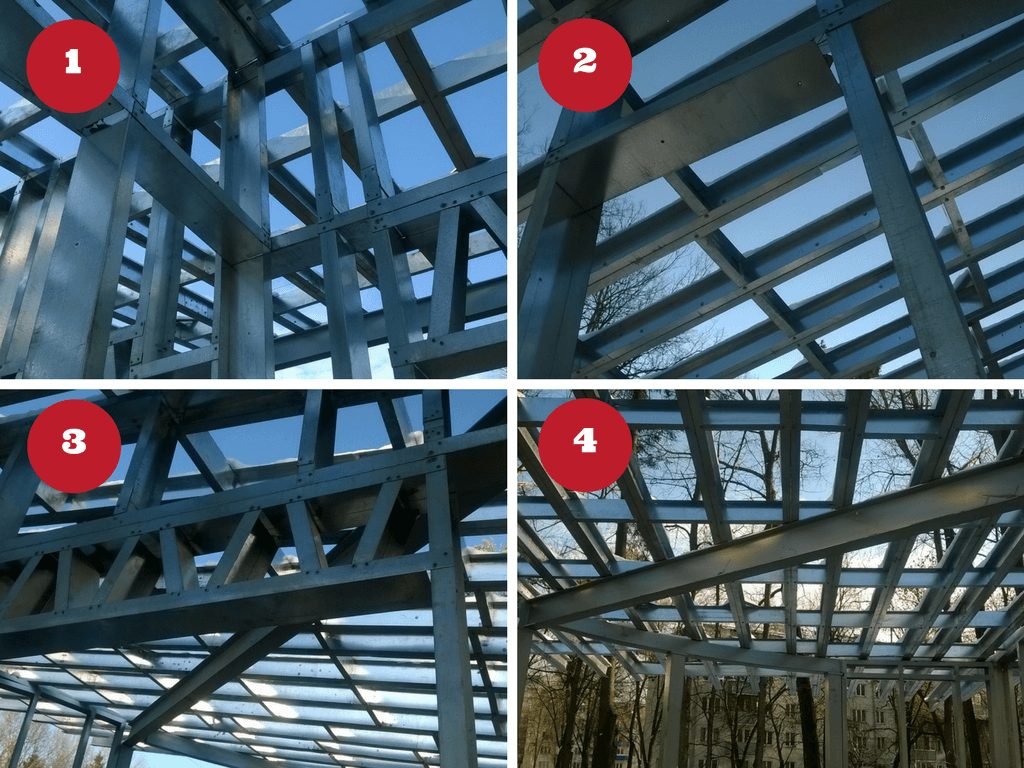

Инженер — конструктор ООО «Алексстрой» оценил качество сборки каркаса из легких стальных конструкций кассового павильона. Согласно проведенных геометрических измерений сечения профиля установлено, что каркас здания состоит из оцинкованных профилей П-образной формы размерами 142х47х1,0 мм, длина профилей составляет не более 2,5 м. Отбор образцов на определение механических свойств стали не проводился. На основании визуального осмотра выявлены следующие нарушения:
— Стеновые панели при укрупненной сборке собраны из профилей длиной менее 2,5 м (фото WP55);
— стыковка стеновых профилей по длине выполнена путем нахлеста профилей друг на друга (фото WP51;55);
— расположение заклепок и саморезов выполнена хаотично, без соблюдения нормативных расстояний между метизами (фото WP09);
— сечение профиля выполнено без радиуса закругления полок и стенок профиля (фото WP01;55);
— в местах стыковки вертикальных и горизонтальных профилей стеновых технологические зазоры составляют более 10 мм (фото WP09);
— укрупненная сборка кровельных панелей осуществлена профилями длиной по 2,5 м (фото WP44);
— стыковка профилей кровельных панелей выполнена через соединительные накладки длиной короче 250 мм в середине пролета, соединенных на трех саморезах (фото WP47; 44);
— во соединениях приняты саморезы с пресс-шайбами.
По результатам визуального осмотра и предварительного анализа геометрического сечения профиля сделаны следующие выводы:
— укрупненная сборка стеновых и кровельных панелей выполнена с отступлением требований ТКП 45-5.04-41-2006;
— соединение профилей по длине выполнено с нарушением действующих строительных норм;
— изготовление профиля выполнено на объекте на профилегибочном станке для изготовления доборных элементов кровли;
— механические свойства стали без проведения испытания вызывают сомнения, так для изготовления профилей применялись листы стали длиной по 2,5 м, которые применяются для изготовления доборных элементов кровли, а доборные элементы кровли выполняются из стали марки Ст3.
На основании перечисленных нарушений смонтированные конструкции пришлось демонтировать.
Резюме: Монтаж ЛСТК каркаса доверяйте Подрядчикам, знакомым с нормативно-технической документацией для данных работ, и имеющим опыт строительства и сдачи объектов по технологии ЛСТК.
